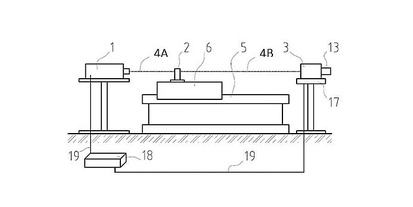

Obráběcí stroj obsahuje lineárně posuvný stůl (6) a zařízení pro měření přímosti jeho pohybové osy, přičemž toto zařízení obsahuje laser interferometr (1), dělič (2) primárního paprsku (4A), který je přichycený k lineárně posuvnému stolu (6) v dráze primárního paprsku (4A) z laser interferometru (1), a odražeč (3), který je uspořádaný v dráze sekundárních paprsků (4B) vytvořených průchodem primárního paprsku (4A) děličem (2) a určený pro odraz těchto sekundárních paprsků (4B) přes dělič (2) do laserového interferometru (1). Zařízení dále obsahuje seřizovací zařízení pro natáčení odražeče (3) kolem svislé osy, přičemž seřizovací zařízení obsahuje otočný stůl (17), na kterém je odražeč (3) uložen.

The machine tool contains a linear sliding bench (6) and an equipment for the measurement of straightness of linear movement axis, whereas the equipment contains a laser interferometer (1), a splitter (2) of the primary beam (4A), which is attached to the linear sliding bench (6) in the path of the primary beam (4A) from the laser interferometer (1), and a reflector (3), which is arranged in the path of secondary beams (4B) formed by the passage of the primary beam (4A) through the splitter (2) and designed to reflect such secondary beams (4B) via the splitter (2) to the laser interferometer (1). The equipment further contains an adjusting device for rotating the reflector (3) along the vertical axis, whereas the adjusting device contains a rotary table (17), where the reflector (3) is placed.
