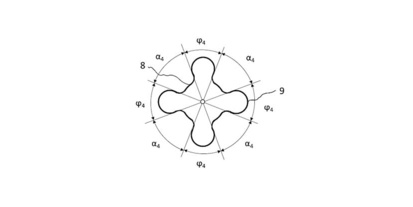

Výměník tepla sestává z první soustavy trubic (11) pro průtok teplosměnného média vyšší teploty a druhé soustavy trubic (12) pro průtok teplosměnného média nižší teploty, kde trubice alespoň jedné soustavy trubic jsou v příčném řezu tvořeny základní obvodovou kruhovou částí (8) přerušenou čtyřmi obvodovými kruhovými výstupky (9), přičemž úhel φ₄ výstupků je menší než úhel α₄ mezi výstupky. Výstupky (9) první soustavy trubic (11) zasahují mezi výstupky (9) druhé soustavy trubic (12) nebo trubice (11) první soustavy s výstupky (9) jsou uspořádány uvnitř trubic (12) druhé soustavy kruhových trubic.

The heat exchanger consists of the first tubes (11) for the flow of a heat exchange medium of a higher temperature and second tubes (12) for the flow of a heat exchange medium of a lower temperature, the tubes of at least one set of tubes are formed in cross-section by a basic peripheral circular part (8) interrupted by four peripheral circular protrusions (9), the angle φ₄ of the protrusions is smaller than the angle α₄ between the protrusions. The projections (9) of the first system of tubes (11) extend between the projections (9) of the second system of tubes (12) or the tubes (11) of the first system with projections (9) are arranged inside the tubes (12) of the second system of circular tubes.
