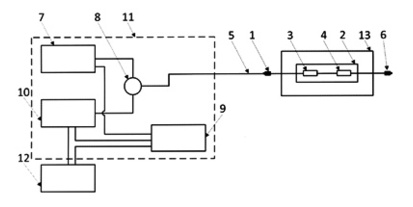

Optovláknový měřicí systém pro monitorování základních vitálních funkcí lidského těla pro monitorování základních vitálních funkcí lidského těla sestávající z měřicí části, vyhodnocovací jednotky (11), zařízení pro zpracování dat a přenosového optického vlákna (5) opatřeného připojovacími koncovými prvky, jehož podstata spočívá v tom, že měřicí část zařízení sestává alespoň z jedné neinvazivní měřicí sondy (2), sestávající ze dvou Braggovských senzorů (3 a 4), tvořených Braggovskými mřížkami rozdílné citlivosti na deformaci a teplotu, dosažené specifickým tvarem sondy (2), uloženými v sondě (2) v přesně definované vzdálenosti 50 mm a propojenými optickým vláknem (5), společně zapouzdřenými do polymeru polydimethylsiloxan (PDMS), když sonda (2) je k vyhodnocovací jednotce (11) připojena optickým vláknem (5) vybaveným připojovacími koncovými prvky, konektory (1 a 6), přičemž pro připojení sondy (2) slouží konektor (1) a konektor (6) je volný a že vyhodnocovací jednotka (12), připojená k měřicí části pomocí optického vlákna (5) a konektoru (1), sestává ze širokospektrálního zdroje (7) světla SLED, optického cirkulátoru (8), řídicí jednotky (9) a optického spektrálního analyzátoru (10), a tato vyhodnocovací jednotka (11) je dále připojena k zařízení pro zpracování dat tvořeného počítačem (12) s možností připojení zobrazovací jednotky.

The fibre optic measuring system for monitoring the basic vital functions of the human body comprising a measuring part, the evaluation unit (11), the device for data processing and processing of the transmission optical fibre (5) provided with connecting end elements, whose essence lies in the fact that the measuring part of the device consists of at least one non-invasive measuring probe (2) consisting of two Bragg sensors (3 and 4), formed by Bragg grids of different sensitivity to the deformation and temperature, achieved by the specific shape of the probe (2), located in the probe (2) at a precisely defined distance of 50 mm and interconnected by the optical fibre (5), together encapsulated in the polydimethylsiloxane (PDMS) polymer, when the probe (2) is connected to the evaluation unit (11) by means of the optical fibre (5) equipped with the connecting end elements, the connectors (1 and 6) ), while the connector (6) is free and that the evaluation unit (12), connected to the measuring part by means of the optical fibre (5) and the connector (1), consists of the SLED wide-spectrum light source (7), the optical circulator (8), the control unit (9) and the optical spectral analyzer (10), and this evaluation unit (11) is further connected to a data processing device comprising the computer (12) with the possibility of connecting the display unit.
