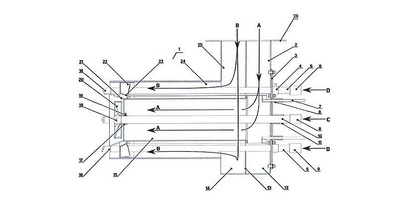

Průmyslový výkonový hořák pro spalování směsí zemního plynu a vodíku, opatřený vstupním kanálem, který je opatřen přepážkou pro rozdělení do proudů vzduchu (A) a vzduchu (B), kdy je jeden veden do centrálního primárního kanálu a druhý do obvodového kanálu, který je uspořádán kolem něj, přičemž v primárním kanálu je uspořádána centrální trubka s primární tryskou a v obvodovém sekundárním kanálu je uspořádáno vícero trubek se sekundárními tryskami a na konci primárního kanálu je uspořádán vířič (20), kde primárním kanálem spalovacího vzduchu prochází nastavitelná trubka (10) primárního paliva (C) zakončená tryskou (18) pro zajištění distribuce primárního paliva (C); a kde sekundárním kanálem spalovacího vzduchu procházejí nastavitelné trubky (5) sekundárního paliva (D), které jsou zakončeny tryskami (16), přičemž vyústění primárního kanálu je opatřeno kónickým rozšířením (21), které zasahuje do sekundárního kanálu pro celkové zmenšení průřezu sekundárního kanálu, a přičemž tvaru kónického rozšíření (21) tvarově odpovídá tvar kónického vyústění (23) posuvně přes táhla (7) uspořádaného sekundárního vířiče (22) pro umožnění eliminace mezery mezi sekundárním vířičem (22) a kónickým rozšířením (21) při doražení vířiče (22) na kónické rozšíření (21), zatímco v opačné krajní pozici je vytvořena mezera mezi kónickým vyústěním (23) sekundárního vířiče (22) a kónickým rozšířením (21) pro zajištění proudění sekundárního spalovacího vzduchu také mimo vířič (22).

The industrial power burner for burning a mixture of natural gas and hydrogen, provided with an inlet channel, which is provided with a partition to separate into the flows of air (A) and air (B), where one runs to a central primary channel and the second to a circumferential channel which is arranged around it whereas in the primary channel there is a central pipe with primary nozzle and in the circumferential secondary channel there are multiple pipes with secondary nozzles and in the head of the central channel there is a vortex generator (20), where an adjustable pipe (10) of primary fuel (C) terminated in nozzles (16) to provide a distribution of primary fuel (C) passes through the primary channel of combustion air; and where adjustable pipes (5) of secondary fuel (D) terminated in nozzles (18) pass through the secondary channel of combustion air, whereas the opening of the primary channel is provides with conical expansion (21) which reaches to the secondary channel for the general decreasing of the cross-section of the secondary channel and whereas the shape of the conical expansion (21) matches the shape of the conical opening (23) of the secondary vortex generator (22) arranged in a sliding way via tie rods (7) to enable elimination of a gap between the secondary vortex generator (22) and the conical expansion (21) when the vortex generator (22) is pushed on the conical expansion (21), while in the opposite extreme position there is a gap between the conical opening (23) of the secondary vortex generator (22) and the conical expansion (21) to ensure the flow of the secondary combustion air also outside the vortex generator (22).
